Comment aligner correctement un raccord tournant ?

Un bon alignement d’un raccord à joint rotatif est crucial pour ses performances optimales, sa longévité et l’efficacité globale du système qu’il dessert. En tant que fournisseur réputé de raccords tournants, je comprends l'importance de ce processus et je suis là pour vous guider à travers les étapes permettant d'assurer un alignement correct.

Comprendre les bases des syndicats rotatifs

Avant de se lancer dans le processus d'alignement, il est essentiel de bien comprendre ce qu'est un raccord à joint rotatif et son fonctionnement. Un joint tournant est un dispositif mécanique qui permet le transfert de signaux fluides, gazeux ou électriques entre un composant fixe et un composant rotatif. Il est couramment utilisé dans diverses industries, notamment la fabrication, l'automobile et l'aérospatiale, pour permettre le fonctionnement continu des machines tournantes tout en maintenant une connexion fiable.

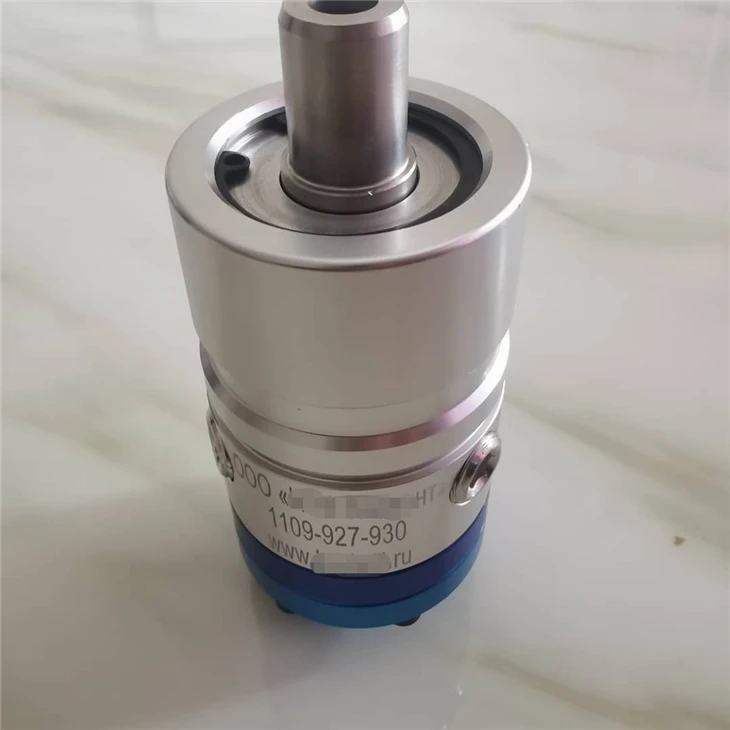

Il existe différents types de raccords tournants disponibles, chacun étant conçu pour répondre aux exigences d'une application spécifique. Par exemple, leJoint tournant pneumatiqueest spécialement conçu pour les systèmes pneumatiques, où il facilite le transfert d'air comprimé entre les pièces fixes et rotatives. LeJoint rotatif haute fréquenceconvient aux applications qui nécessitent la transmission de signaux électriques à haute fréquence, comme dans les systèmes de télécommunications et de radar. Et leJoint tournant pour l'airest couramment utilisé dans les machines pneumatiques pour assurer un flux d’air fluide et efficace.

Importance d’un alignement correct

Un bon alignement d’un raccord à joint rotatif est essentiel pour plusieurs raisons. Premièrement, il assure le transfert efficace de fluides, de gaz ou de signaux électriques entre les composants fixes et rotatifs. Un mauvais alignement peut entraîner des fuites, une réduction des débits et une augmentation de la chute de pression, ce qui peut avoir un impact significatif sur les performances du système. Deuxièmement, un alignement correct contribue à minimiser l’usure du joint tournant et des autres composants du système. Des joints mal alignés peuvent provoquer des vibrations excessives, pouvant entraîner une défaillance prématurée des joints, des roulements et d’autres pièces critiques. Enfin, un bon alignement contribue à la sécurité globale du système. Les fuites et autres problèmes causés par un mauvais alignement peuvent présenter un risque pour les opérateurs et l'environnement.

Étapes pour aligner correctement un raccord à joint rotatif

Étape 1 : préparer la zone de travail

Avant de commencer le processus d'alignement, il est important de préparer la zone de travail. Assurez-vous que la zone est propre, bien éclairée et exempte de tout obstacle. Rassemblez tous les outils et équipements nécessaires, y compris un comparateur à cadran, une règle, des cales et des clés. Assurez-vous que les outils sont en bon état et correctement calibrés.

Étape 2 : Inspecter le raccord du joint rotatif et ses composants

Inspectez minutieusement le joint tournant et tous les composants auxquels il sera connecté. Vérifiez tout signe de dommage, d’usure ou de corrosion. Assurez-vous que les surfaces de montage sont propres et planes. Si des composants sont endommagés ou usés, remplacez-les avant de procéder à l'alignement.

Étape 3 : Monter le raccord tournant

Monter le raccord tournant sur l'élément tournant selon les instructions du fabricant. Utilisez les fixations appropriées et assurez-vous qu'elles sont serrées au couple recommandé. Assurez-vous que le raccord tournant est centré sur l'élément rotatif et qu'il y a suffisamment d'espace pour qu'il puisse tourner librement.

Étape 4 : Alignez le composant stationnaire

L'étape suivante consiste à aligner le composant fixe avec le composant rotatif. Utilisez une règle et un indicateur à cadran pour vérifier l’alignement. Placez la règle sur la surface de montage du composant fixe et utilisez le comparateur à cadran pour mesurer la distance entre la règle et le composant rotatif en plusieurs points autour de la circonférence. Ajustez la position du composant fixe en ajoutant ou en supprimant des cales jusqu'à ce que l'alignement soit dans la tolérance spécifiée.

Étape 5 : Vérifiez l'alignement radial et axial

En plus de l'alignement global, il est important de vérifier l'alignement radial et axial du raccord tournant. L'alignement radial fait référence à l'alignement des composants rotatifs et fixes dans la direction radiale, tandis que l'alignement axial fait référence à l'alignement dans la direction axiale. Utilisez un indicateur à cadran pour mesurer le faux-rond radial et axial du joint tournant. Ajustez la position des composants si nécessaire pour garantir que le faux-rond se situe dans la tolérance spécifiée.

Étape 6 : Sécuriser l'alignement

Une fois l'alignement correct, fixez le composant fixe en place à l'aide des attaches appropriées. Assurez-vous que les fixations sont serrées au couple recommandé. Revérifiez l’alignement pour vous assurer qu’il n’a pas changé pendant le processus de serrage.

Étape 7 : tester le système

Une fois l'alignement terminé, testez le système pour vous assurer qu'il fonctionne correctement. Démarrez le système et recherchez d’éventuelles fuites, vibrations ou autres problèmes. Surveillez les performances du système pendant un certain temps pour vous assurer que l'alignement reste stable.

Conseils pour un alignement réussi

• Suivez les instructions du fabricant :Suivez toujours les instructions du fabricant lors de l’alignement d’un joint tournant. Les instructions fourniront des directives et des tolérances spécifiques pour le processus d'alignement.
• Utilisez les bons outils :Utilisez les outils et équipements appropriés pour le processus d’alignement. L’utilisation de mauvais outils peut entraîner des mesures inexactes et un mauvais alignement.
• Prenez votre temps:L'alignement est un processus précis qui nécessite de la patience et une attention aux détails. Prenez votre temps et assurez-vous que chaque étape est effectuée correctement.
• Vérifiez régulièrement l'alignement :Au fil du temps, l'alignement d'un joint tournant peut changer en raison de facteurs tels que les vibrations, la dilatation thermique et l'usure. Vérifiez régulièrement l'alignement et effectuez les ajustements nécessaires pour garantir que le système continue de fonctionner efficacement.

Conclusion

L'alignement correct d'un joint tournant est essentiel pour ses performances optimales, sa longévité et l'efficacité globale du système qu'il dessert. En suivant les étapes décrites dans cet article de blog et en utilisant les conseils fournis, vous pouvez vous assurer que votre joint tournant est correctement aligné et fonctionne de manière optimale. Si vous avez des questions ou avez besoin d'aide supplémentaire concernant le processus d'alignement, n'hésitez pas à nous contacter. Nous sommes l'un des principaux fournisseurs de raccords tournants et possédons l'expertise et l'expérience nécessaires pour vous aider avec tous vos besoins en raccords tournants. Que vous recherchiez unJoint tournant pneumatique, unJoint rotatif haute fréquence, ou unJoint tournant pour l'air, nous avons le produit adapté à votre application. Contactez-nous dès aujourd'hui pour discuter de vos besoins et laissez-nous vous aider à trouver la solution parfaite de raccord à joint rotatif.

Références

• Manuels du fabricant et spécifications techniques des raccords tournants.
• Normes de l’industrie et meilleures pratiques pour l’alignement des machines tournantes.
