Quelles sont les caractéristiques vibratoires d’un joint tournant pneumatique ?

Les caractéristiques vibratoires jouent un rôle crucial dans les performances et la fiabilité d’un joint rotatif pneumatique. En tant que fournisseur leader de joints tournants pneumatiques, nous comprenons l’importance de ces caractéristiques dans diverses applications industrielles. Dans ce blog, nous approfondirons les aspects clés des caractéristiques vibratoires d'un joint rotatif pneumatique, en explorant leur impact sur l'ensemble du système et en offrant des informations pour garantir des performances optimales.

Comprendre les bases des joints rotatifs pneumatiques

Avant de plonger dans les caractéristiques vibratoires, passons brièvement en revue ce qu'est un joint rotatif pneumatique. Un joint rotatif pneumatique, également appelé raccord rotatif pneumatique, est un dispositif mécanique qui permet le transfert d'air comprimé d'une source fixe vers un composant rotatif. Il est couramment utilisé dans un large éventail d’applications, notamment les machines d’emballage, les presses à imprimer, les équipements textiles et la fabrication automobile.

La structure de base d'un joint rotatif pneumatique se compose d'un boîtier fixe et d'un arbre rotatif. Le boîtier est relié à la source d'air comprimé, tandis que l'arbre est fixé à l'équipement rotatif. Des joints sont utilisés pour empêcher les fuites d'air entre les pièces fixes et rotatives, garantissant ainsi un transfert efficace de l'air comprimé.

Principales caractéristiques des vibrations

1. Fréquence naturelle

La fréquence propre d’un joint tournant pneumatique est une caractéristique vibratoire fondamentale. C'est la fréquence à laquelle l'articulation vibre lorsqu'elle est excitée par une force externe. La fréquence propre est déterminée par plusieurs facteurs, notamment la masse des pièces en rotation, la rigidité des composants du joint et les propriétés d'amortissement.

Dans les applications industrielles, il est crucial d’éviter de faire fonctionner un joint tournant pneumatique à proximité de sa fréquence naturelle. Si la vitesse de fonctionnement de l'équipement rotatif coïncide avec la fréquence naturelle du joint, cela peut entraîner une résonance, qui provoque des vibrations excessives, du bruit et potentiellement une défaillance prématurée du joint. Pour éviter les résonances, les ingénieurs calculent souvent la fréquence naturelle du joint tournant pneumatique pendant la phase de conception et s'assurent que la plage de vitesse de fonctionnement de l'équipement est bien éloignée de cette fréquence.

2. Amplitude des vibrations

L'amplitude des vibrations fait référence au déplacement maximal des parties vibrantes du joint rotatif pneumatique par rapport à leur position d'équilibre. Une amplitude de vibration excessive peut avoir plusieurs effets négatifs sur l’articulation et sur l’ensemble du système.

Une amplitude de vibration élevée peut provoquer une usure des joints, entraînant des fuites d'air. Cela réduit non seulement l’efficacité du transfert d’air comprimé, mais peut également contaminer l’environnement. De plus, de grandes amplitudes de vibrations peuvent exercer des contraintes sur les composants de l'assemblage, entraînant potentiellement une rupture par fatigue au fil du temps.

Pour contrôler l’amplitude des vibrations, une installation et un alignement corrects du joint rotatif pneumatique sont essentiels. Un mauvais alignement peut augmenter considérablement l'amplitude des vibrations. Il est donc important de s'assurer que le joint est installé correctement conformément aux spécifications du fabricant.

3. Spectre de fréquence de vibration

Le spectre de fréquence de vibration d'un joint tournant pneumatique fournit des informations précieuses sur les sources de vibration. En analysant le spectre de fréquences, les ingénieurs peuvent identifier les fréquences spécifiques auxquelles le joint vibre et en déterminer les causes profondes.

Par exemple, les vibrations à basses fréquences peuvent être provoquées par des déséquilibres dans les pièces en rotation, telles que l'arbre ou l'équipement connecté. Les vibrations à haute fréquence, en revanche, peuvent être attribuées à des problèmes tels que des problèmes de roulements ou des frottements internes au sein du joint.

Une surveillance régulière du spectre de fréquences de vibration à l'aide de capteurs de vibrations et d'outils d'analyse peut aider à détecter les premiers signes de problèmes et permettre une maintenance et des réparations en temps opportun.

Impact des vibrations sur les performances des joints rotatifs pneumatiques

1. Intégrité du sceau

Comme mentionné précédemment, des vibrations excessives peuvent avoir un impact significatif sur les joints d’un joint tournant pneumatique. Les joints sont chargés d'empêcher les fuites d'air entre les pièces fixes et rotatives, et tout dommage aux joints peut compromettre la fonctionnalité du joint.

Les vibrations peuvent provoquer une usure inégale des joints, entraînant des espaces et des fuites. Cela réduit non seulement l'efficacité du transfert d'air comprimé, mais augmente également les coûts d'exploitation en raison du gaspillage d'air. Dans certains cas, les fuites d'air peuvent également entraîner des risques pour la sécurité, en particulier dans les applications où l'air comprimé est utilisé dans un environnement potentiellement explosif.

2. Usure des composants

La vibration d'un joint rotatif pneumatique peut provoquer une usure excessive des composants, tels que les roulements, les arbres et le boîtier. Le mouvement et les contraintes constants peuvent entraîner une dégradation des propriétés du matériau, réduisant ainsi la durée de vie du joint.

Pour les roulements, les vibrations peuvent provoquer des piqûres et un écaillage, ce qui peut éventuellement conduire à une défaillance du roulement. Les arbres peuvent subir une flexion et une fatigue dues aux vibrations, ce qui peut affecter l'alignement et les performances du joint. Le boîtier peut également développer des fissures ou des déformations au fil du temps, compromettant encore davantage l'intégrité du joint.

Garantir des caractéristiques de vibration optimales

1. Optimisation de la conception

Pendant la phase de conception, les ingénieurs peuvent optimiser le joint rotatif pneumatique pour minimiser les vibrations. Cela implique de sélectionner soigneusement les matériaux des composants afin de garantir les propriétés de rigidité et d'amortissement appropriées. Par exemple, l'utilisation de roulements de haute qualité peut réduire les vibrations provoquées par le mouvement de rotation.

La forme et la structure du joint peuvent également être conçues pour améliorer ses performances dynamiques. Un joint bien conçu aura une fréquence propre plus basse, éloignée de la plage de vitesse de fonctionnement de l'équipement, réduisant ainsi le risque de résonance.

2. Fabrication de qualité

Le processus de fabrication joue également un rôle crucial pour garantir des caractéristiques de vibration optimales. Un usinage précis des composants est essentiel pour garantir un ajustement et un alignement corrects. Tout écart dans les dimensions peut entraîner une augmentation des vibrations.

Des mesures de contrôle qualité doivent être mises en place pendant le processus de fabrication pour détecter et corriger tout problème potentiel. Cela comprend le test des niveaux de vibration du joint avant son expédition au client.

3. Installation et entretien appropriés

Une installation correcte du joint rotatif pneumatique est essentielle pour minimiser les vibrations. Le joint doit être installé sur une fondation stable et rigide, et l'alignement entre les parties fixes et rotatives doit être soigneusement vérifié et ajusté.

Un entretien régulier est également nécessaire pour garantir la performance à long terme du joint. Cela comprend la lubrification des roulements, l’inspection de l’usure des joints et la vérification périodique de l’alignement. La surveillance des niveaux de vibrations pendant le fonctionnement peut aider à détecter rapidement tout changement et à prévenir les pannes potentielles.

Nos offres de joints rotatifs pneumatiques

En tant que fournisseur de joints tournants pneumatiques, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. Nos joints rotatifs pneumatiques sont conçus avec une technologie de pointe pour garantir de faibles vibrations et une grande fiabilité.

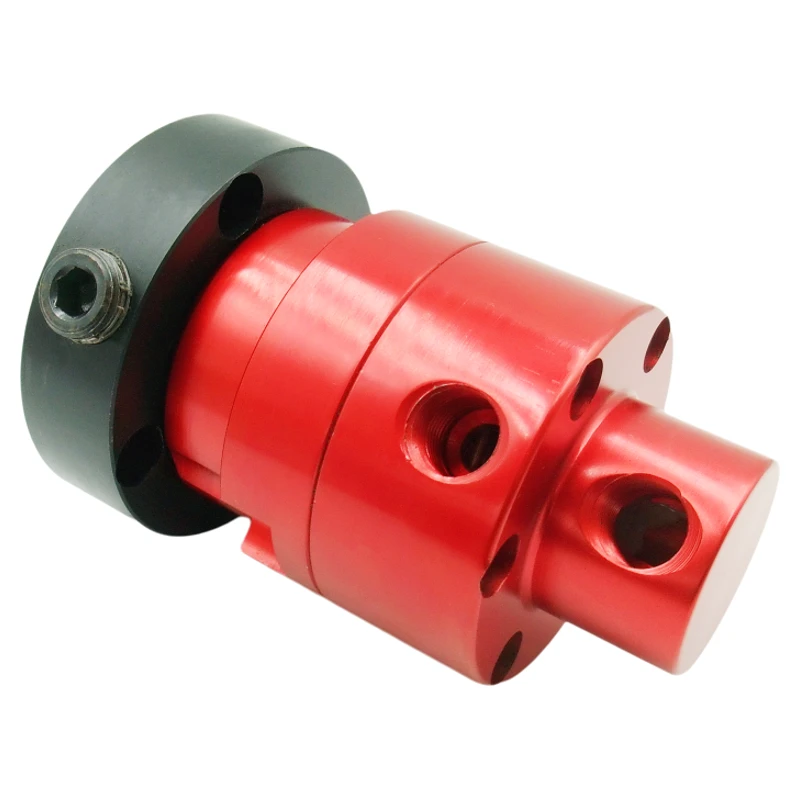

Nous avonsAlternative au joint rotatif pneumatique FAWICK Rotorseal ADF - 15qui constitue une excellente alternative au FAWICK Rotorseal ADF - 15. Il est conçu pour avoir des caractéristiques de vibration optimisées, garantissant un fonctionnement fluide et une longue durée de vie.

NotreSyndicat Rotatif de l'AirLa série est conçue pour les applications hautes performances. Ces raccords rotatifs sont construits avec des composants de précision pour minimiser les vibrations et maximiser l'efficacité du transfert d'air.

Si vous recherchez de la haute qualitéJoint rotatif pneumatique, nous avons la bonne solution pour vous. Notre équipe expérimentée peut vous fournir des conseils d’experts sur la sélection du joint rotatif pneumatique le plus adapté à votre application spécifique.

Conclusion

En conclusion, comprendre les caractéristiques vibratoires d’un joint tournant pneumatique est essentiel pour garantir ses performances et sa fiabilité optimales. En prêtant attention à la fréquence naturelle, à l'amplitude des vibrations et au spectre de fréquences, et en prenant les mesures appropriées pour contrôler les vibrations, telles que l'optimisation de la conception, la qualité de la fabrication ainsi que l'installation et la maintenance appropriées, nous pouvons minimiser les impacts négatifs des vibrations sur le joint et sur l'ensemble du système.

Si vous êtes intéressé par nos produits de joints rotatifs pneumatiques ou si vous avez des questions sur leurs caractéristiques de vibration, n'hésitez pas à nous contacter pour un achat et une consultation plus approfondie. Nous nous engageons à vous fournir les meilleures solutions de joints rotatifs pneumatiques pour répondre à vos besoins industriels.
